DRI teollisuus (Direct Reduced Iron Industry) edustaa teräsmetallurgian kriittistä segmenttiä, joka keskittyy rautamalmin muuntamiseen erittäin puhtaaksi metalliraudaksi kaasu- tai hiilipohjaisilla pelkistysmenetelmillä raudan sulamispisteen alapuolella. Tuopu Industry (Jiangsu) Co., Ltd. on ammattimainen lämmitysuunien ja keskipakovaluuunien putkien tuotemerkki Kiinassa, joka toimii ensimmäisen tason toimittajana SINOPECille, PetroChinalle ja CNOOC:lle sekä pätevänä toimittajana Sinochem Groupille. Yrityksellä on laajamittaisten polttolämmittimien tuotantolaitos, älykäs uuniputkien tuotantolaitos ja roll-on/roll-off-telakka, joka tarjoaa EPC-urakointipalveluita DRI-uunille ja reformer-putkikokoonpanolle DRI:lle.
DRI-teollisuuden ydinprosessit ja laitteiden konfigurointi
DRI-teollisuudessa kaasupohjaiset kuiluuuniprosessit muodostavat noin 75,8 % maailmanlaajuisesta tuotantokapasiteetista, ja MIDREX ja Energiron ovat kaksi hallitsevaa teknologiareittiä. Ydinprosessissa on neljä vaihetta: pelkistys, reformointi, lämmön talteenotto ja briketointi. Tuopu Industry (Jiangsu) Co., Ltd. toimittaa DRI:lle DRI-uuni- ja reformerputkikokoonpanoa, jotka ovat tämän prosessiketjun avainlaitteita, jotka vaikuttavat suoraan pelkistävän kaasun tuotantotehokkuuteen ja rautamalmin muunnoslaatuun.
Pelkistävän kaasun valmistus on DRI-prosessien keskeinen elementti. Maakaasu (tyypillisesti metaani) sekoitetaan kierrätettyyn uunikaasuun ja virtaa nikkelipohjaisilla katalyyteillä täytettyjen Reformer Tubes -putkien läpi, jossa se käy läpi reformointireaktiot korotetuissa lämpötiloissa, jolloin muodostuu pelkistävä kaasu, jossa on runsaasti vetyä ja hiilimonoksidia. Tuopu Industry (Jiangsu) Co., Ltd. valmistaa Reformer Catalyst -putkia käyttämällä keskipakovalutekniikkaa, joka kestää yli 900 °C:n käyttölämpötiloja ja monimutkaisia lämpöjännitysjaksoja varmistaen vakaan pelkistävän kaasun koostumuksen.
| Prosessin tyyppi | Pelkistävä aine | Reaktorin muoto | Globaali kapasiteetin osuus | Tyypillinen lämpötila-alue |
| Kaasupohjainen kuiluuuni | Maakaasu / vety | Kuilu-uuni | 75,8 % | 900-1050°C |
| Hiilipohjainen pyörivä uuni | Koksiton kivihiili | Pyörivä uuni | 24 % | 900-1050°C |
| Kaasupohjainen leijukerros | Maakaasu | Leijupetireaktori | 0,2 % | Noin 600 °C |
| Pyörivä tulisijauuni | Hiili / koksi | Pyörivä tulisijauuni (RHF) | Pieni osuus | 1250-1350°C |
Yllä oleva taulukko havainnollistaa selkeästi tärkeimpien teknologiareittien jakautumista DRI-teollisuudessa. Kaasupohjaiset kuiluuuniprosessit hallitsevat niiden korkean hyötysuhteen, alhaisten päästöjen ja joustavien tuotemuotojen (kylmä DRI, kuuma DRI ja kuumabriketoitu rauta HBI) ansiosta. Tuopu Industry (Jiangsu) Co., Ltd. suunnittelee DRI-uuni -tuotelinjansa erityisesti kaasupohjaisiin kuiluuuneihin ja niihin liittyviin reformointijärjestelmiin, joka kattaa koko toimitusketjun pelkistysuunin rungosta reformerin putkikokoonpanoihin.
Tekniset vaatimukset ja valmistusstandardit DRI Reformer -putkelle

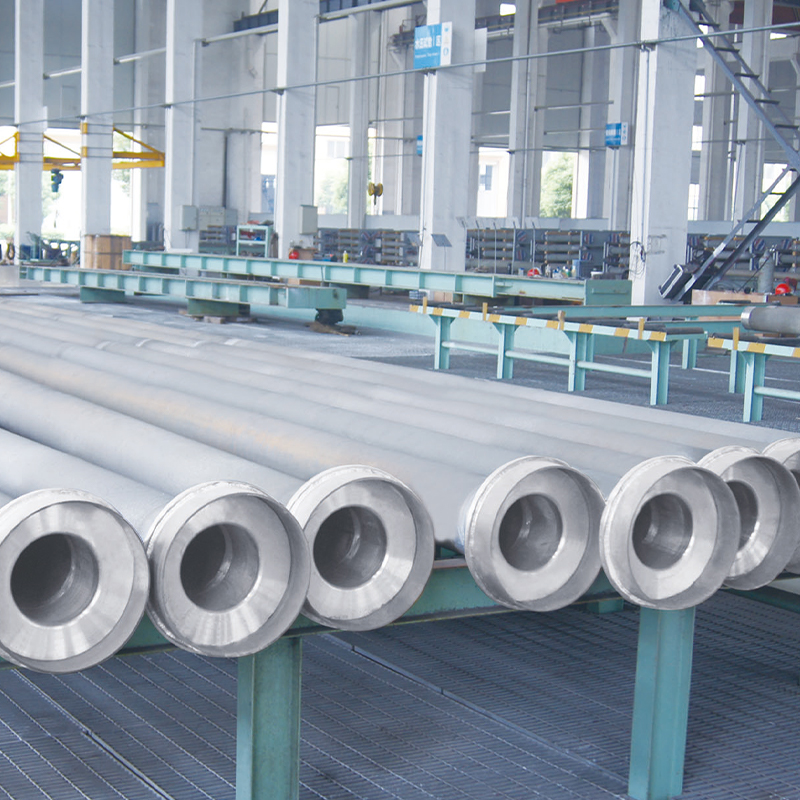

DRI Reformer Tube on reformointiuunin ydinpainetta kantava komponentti, joka toimii äärimmäisen ankarissa olosuhteissa: yli 900 °C:n sisälämpötilat, suora säteilylämpö palamisliekkien ulkopuolelta, korkea sisäinen kaasunpaine ja mekaaninen hankaus katalyyttikerroksista. Tuopu Industry (Jiangsu) Co., Ltd. käyttää keskipakovalutekniikkaa Reformer Catalyst Tubes -putkien valmistukseen, prosessiin, joka varmistaa tiheän seinämän mikrorakenteen, hienostuneen raerakenteen sekä merkittävästi parannetun korkeiden lämpötilojen virumisekestävyyden ja hapettumiskestävyyden.
Materiaalin valinnassa DRI Reformer Tubes -putket käyttävät tyypillisesti runsaasti nikkeli-kromia sisältäviä metalliseoksia (kuten HP- ja HK-laatuja), jotka sisältävät 25–35 % kromia ja 35–45 % nikkeliä, ja niihin on lisätty niobiumia, volframia, titaania ja muita hivenaineita raerajojen vahvistamiseksi. Tuopu Industry (Jiangsu) Co., Ltd:llä on älykäs tuotantolaitos uuniputkille, jotka on varustettu edistyneillä keskipakovalulaitteilla ja ainetta rikkomattomilla testausjärjestelmillä, mikä varmistaa, että jokainen reformerputki täyttää petrokemian teollisuuden tiukat laatustandardit.
Reformer-putkien keskeiset suorituskykyindikaattorit
- Käyttölämpötila: Sisäinen 900-1050°C, seinän lämpötila jopa 1100°C
- Painevaatimukset: Kestää sisäisen pelkistävän kaasun paineen ja katalyyttikerroksen painon
- Materiaalistandardi: Korkea nikkeli-kromi lämmönkestävä metalliseos, tiheä keskipakovalurakenne
- Käyttöikä: Tyypillinen käyttöjakso noin 8–12 vuotta
- Valmistusprosessi: Keskipakovalun tarkkuuskoneistuksen rikkomaton testaus
Reformerin putkien vikatilat sisältävät ensisijaisesti virumisen muodonmuutoksen, lämpöväsymishalkeilun, hiiletyksen haurastumisen ja oksidihilseilyn. Tuopu Industry (Jiangsu) Co., Ltd. puuttuu näihin riskeihin optimoitujen seosten koostumussuhteiden, kontrolloidun valun jäähdytysnopeuksien ja tiukkojen tehdastarkastusprotokollien avulla reformer-putkien suunnittelun ja valmistuksen aikana. SINOPECin, PetroChinan ja CNOOC:n ensimmäisen tason toimittajana yrityksen tuotteet ovat osoittaneet pitkän aikavälin vakaan toiminnan useissa DRI-asennuksissa.
DRI-uunin rakennesuunnittelu ja tekniset sovellukset

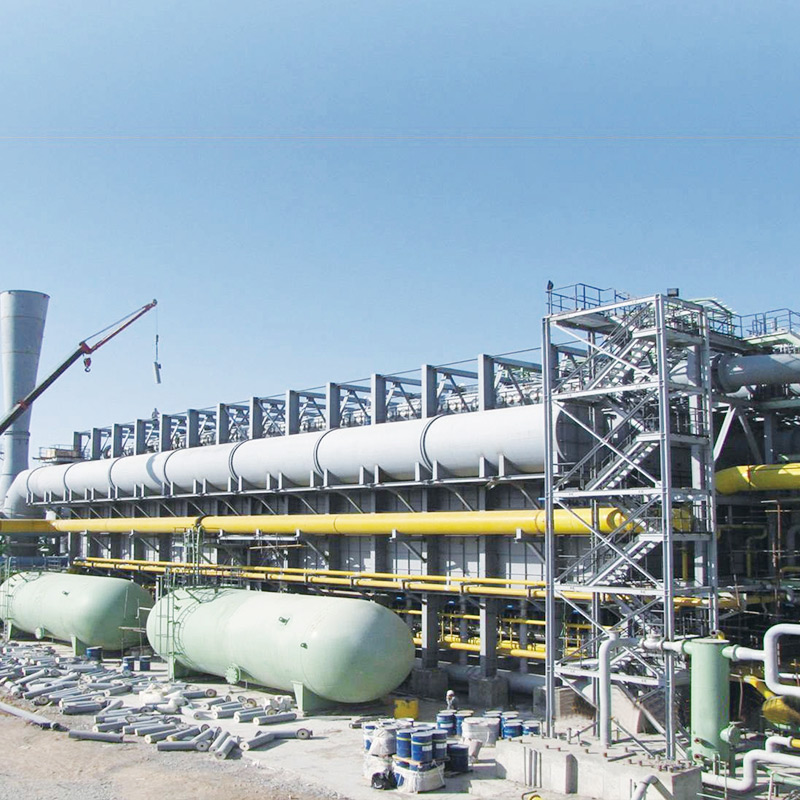

DRI Furnace on ydinreaktori kaasupohjaisissa suorapelkistysprosesseissa, ja sen rakenne vaikuttaa suoraan pelkistystehokkuuteen, energiankulutukseen ja tuotteen metallointinopeuteen. Tyypillinen kaasupohjainen DRI-akseliuuni koostuu sylinterimäisestä astiasta, joka on vuorattu tulenkestävällä materiaalilla. Rautamalmipellettejä tai palamalmia ladataan ylhäältä ja ne laskeutuvat painovoiman vaikutuksesta koskettaen ylöspäin virtaavaa pelkistävää kaasua vastavirtaan pelkistysreaktion loppuunsaattamiseksi. Tuopu Industry (Jiangsu) Co., Ltd. tarjoaa DRI Furnacen EPC-urakointipalveluita, jotka kattavat täydellisen työnkulun suunnittelusta ja laitteiden valmistuksesta asennukseen, käyttöönottoon ja projektinhallintaan.
Suunnittelukäytännössä DRI-uunin suunnittelussa tulee ottaa kokonaisvaltaisesti huomioon seuraavat tekijät: uunin rungon korkeuden ja halkaisijan välinen suhde, pienentävän kaasun jakautumisen tasaisuus, taakan laskeutumisnopeuden hallinta ja dynaamisten tiivistysjärjestelmien luotettavuus. Tuopu Industry (Jiangsu) Co., Ltd. hyödyntää kypsiä suunnitteluratkaisuja ja laajaa rakennusprojektien johtamiskokemusta toimittaakseen lämmitysuunien EPC-palveluita lukuisiin kotimaisiin ja kansainvälisiin petrokemian, hiilikemian ja öljynjalostamoiden asennuksiin. Tuotevalikoimaan kuuluvat eteenin krakkausuunit, vetygeneraattorit, styreeniyksikkölämmitysuunit, CDU- ja VDU-lämmitysuunit, neli-yhdessä-reformerit ja paljon muuta.
| Laitteen nimi | Toiminto | Ydinkomponentit | Sovelluskenttä |
| DRI Furnace | Rautamalmin suorapelkistysreaktori | Akselin runko, tulenkestävä vuoraus, kaasunjakelujärjestelmä | Kaasupohjaiset DRI-laitokset |
| Reformer-putkien kokoonpano | Pelkistävä kaasureformointireaktori | Reformaattoriputket, katalyytit, putkilevyt, letkuputket | DRI-uudistusjärjestelmät |
| Eteenin krakkausuuni | Hiilivety korkean lämpötilan krakkaus | Halkeiluputket, säteilevä osa, konvektioosa | Petrokemian eteenitehtaita |
| Vedyn tuotannon uudistaja | Maakaasun höyryreformointi vetyä varten | Reformaattoriputket, polttimet, hukkalämmön talteenotto | Jalostus / kemiallinen vedyn tuotanto |
| Neljä yhdessä uudistaja | Integroitu moniprosessilämmitys | Säteilyosa, konvektioosa, kokoojaputket | Laajamittainen jalostus-kemiallinen integraatio |
Yllä olevassa taulukossa on lueteltu Tuopu Industry (Jiangsu) Co., Ltd.:n päätuotelinjat DRI-teollisuudessa ja siihen liittyvillä aloilla. On tärkeää korostaa, että yritys tarjoaa vain tuotemalleja ja toimintoja, jotka on nimenomaisesti lueteltu sen verkkosivuilla, mukaan lukien Reformer Tube Assembly for DRI, DRI Furnace, eteenin krakkausputket, säteilykelat, konvektioosat ja muut. Kaikki tuotekuvaukset perustuvat todelliseen valmistuskykyyn ja suunnittelukokemukseen.
Kehityssuuntaukset ja vihreä muutos DRI-teollisuudessa
Maailmanlaajuinen DRI-teollisuus on läpikäymässä syvällistä vihreää muutosta. Perinteisten maakaasupohjaisten DRI-prosessien hiilidioksidipäästöt ovat jo huomattavasti pienemmät kuin masuunireiteillä, kun taas 100 % vihreää vetyä pelkistimenä käyttävää DRI-tekniikkaa pidetään terästeollisuuden hiilidioksidipäästöjen avainreittinä. Johtavat teknologiatoimittajat, kuten MIDREX, ovat kehittäneet laitossuunnitelmia, jotka pystyvät joustavasti vaihtamaan pelkistysaineiden (maakaasu, vety, synteesikaasu) välillä ja varaavat tekniset rajapinnat tulevaa täysin vetypohjaista pelkistystä varten. Tuopu Industry (Jiangsu) Co., Ltd. seuraa tiiviisti tätä kehitystä, ja sen DRI Furnace and Reformer Tube Assembly -mallit pystyvät jo ottamaan huomioon vaihtelevia pelkistyskaasukoostumuksia.
Tuotannon mittakaavassa DRI-laitosten suunnittelun joustavuus on toinen merkittävä etu. Toisin kuin perinteinen masuuni–BOF-reitti, joka vaatii vähintään noin 2 miljoonan tonnin vuosituotannon taloudellisen kannattavuuden vuoksi, DRI-laitokset voivat alkaa jopa 0,5 miljoonasta tonnista vuodessa muodostaen minitehdasterästehtaita, joissa on sähkökaariuuneja (EAF). Tämä tekee niistä erityisen sopivia alueille, joilla on hajallaan olevia resursseja tai rajoitettu maakaasun/vedyn tarjonta. Tuopu Industry (Jiangsu) Co., Ltd. tarjoaa EPC-urakointivalmiuksia, jotka kattavat eri mittakaavaiset DRI-projektit ydinlaitteiden toimituksesta täydelliseen suunnittelutoimitukseen, ja saatavilla on räätälöityjä ratkaisuja.
FAQ
Mitä materiaaleja tyypillisesti käytetään DRI Reformer -putkien valmistukseen
DRI Reformer -putket valmistetaan tyypillisesti korkean nikkeli-kromi-lämmönkestävistä seoksista (kuten HP- ja HK-laadut) käyttämällä keskipakovalutekniikkaa, jotta ne kestävät yli 900 °C:n käyttölämpötiloja ja korkean sisäisen kaasunpaineen.
Mikä erottaa DRI-uunin perinteisistä lämmittimistä
DRI Furnace on kuilureaktori, joka on erityisesti suunniteltu rautamalmin suorapelkistykseen. Sen määrittäviä ominaisuuksia ovat vastavirtainen kaasu-kiinteä kosketus, dynaamiset tiivistysjärjestelmät ja tulenkestävä vuoraus, jotka eroavat perinteisistä polttolämmittimistä prosessiperiaatteiltaan ja rakenteeltaan.
Mikä on pelkistävän kaasun tyypillinen koostumus kaasupohjaisissa DRI-prosesseissa?
Kaasupohjaisissa DRI-prosesseissa pelkistävä kaasu koostuu tyypillisesti noin 55 %:sta vedystä ja 36 %:sta hiilimonoksidista, ja H2/CO-suhde on noin 1,5, ja se syntyy katalyyttisen reformoimalla maakaasua Reformer Tubes -putkissa.
Mitkä ovat DRI:n päätuotemuodot?
DRI-tuotteita on saatavana kolmessa päämuodossa: kylmä DRI (CDRI), kuuma DRI (HDRI) ja kuuma brikettirauta (HBI). HBI valmistetaan puristamalla kuumaa DRI:tä tiheiksi briketteiksi turvallista varastointia ja kuljetusta varten.
Mikä on Reformer-putken tyypillinen käyttöikä
Normaaleissa käyttöolosuhteissa Reformer-putkien käyttöikä on tyypillisesti noin 8–12 vuotta riippuen käyttölämpötilasta, paineenvaihteluista, katalyytin vaihtotiheydestä ja putkimateriaalin laadusta.
Mitä DRI:hen liittyviä palveluita Tuopu Teollisuus tarjoaa?
Tuopu Industry (Jiangsu) Co., Ltd. valmistaa ja toimittaa ydinlaitteita, mukaan lukien DRI-uunin ja reformerin putkikokoonpanon DRI:lle, sekä EPC-sopimuspalveluita polttolämmittimille, jotka kattavat suunnittelun, laitteiden valmistuksen, asennuksen, käyttöönoton ja projektinhallinnan.
Mitä ympäristöetuja DRI-prosessi tarjoaa verrattuna masuuniteräksen valmistukseen
DRI-prosessit kuluttavat noin puolet masuunireittien energiasta ja tuottavat huomattavasti vähemmän CO2-päästöjä. Käytettäessä 100 % vetyä pelkistimenä voidaan saavuttaa lähes nollapäästöt, mikä edustaa ydinteknologiapolkua terästeollisuuden vihreään transformaatioon.
Mitä etuja keskipakovalu tarjoaa Reformer-putkien valmistukseen
Keskipakovalu tuottaa Reformer-putkia, joissa on tiheä seinämärakenne, hienostunut raekoko ja ilman kutistuvia vikoja, mikä parantaa merkittävästi virumiskestävyyttä korkeissa lämpötiloissa, hapettumisenkestävyyttä ja paineensietokykyä verrattuna staattisiin valuprosesseihin.
