Ydinprosessilaitteet
A polttolämmitin öljynjalostamolle on öljynjalostuksen ydinlämpölaitteisto, joka siirtää lämpöä polttoaineen palamisesta putkimaisten kierukoiden läpi virtaaviin prosessinesteisiin. Se tarjoaa tarkan lämpötilan hallinnan kriittisille jalostusprosesseille, mukaan lukien raakaöljyn tislaus, vetykrakkaus, viivästetty koksaus ja katalyyttinen reformointi. Tuopu Industry (Jiangsu) Co., Ltd. on ammattimainen lämmitysuunien ja keskipakovaluuunien putkien tuotemerkki Kiinassa, joka toimii ensimmäisen tason toimittajana SINOPECille, PetroChinalle ja CNOOC:lle sekä pätevänä toimittajana Sinochem Groupille. Yhtiöllä on laajamittainen polttolämmittimien valmistuskanta, älykäs uuniputkien tuotantolaitos ja roll-on/roll-off-telakka, joka toimittaa EPC-urakkapalveluita uunien lämmittämiseen petrokemian, hiilikemian ja öljynjalostamoiden asiakkaille.
Jalostamolla lämmitettävien lämmittimien ydintyypit
R
Reaktiolämmitin
Kuumennus- ja katalyyttiset reaktiot tapahtuvat samanaikaisesti putkien sisällä 850 - 1000 celsiusasteessa, joita käytetään vetykrakkaus ja katalyyttinen reformointi.
D
Tislauslämmitin
Nostaa hiilivetyvirrat tiettyihin lämpötiloihin aiheuttamatta halkeilua, käytetään raakatislaukseen ja aromaattien erottamiseen.
API 560 -standardien mukaan yleisiä lämmitinkokoonpanoja ovat pystysuorat lieriömäiset lämmittimet, ohjaamon vaakalämmittimet, pystyputkilla varustetut laatikkolämmittimet ja kierukkalämmittimet. Pystysuorat lieriömäiset lämmittimet tarjoavat korkean lämmönsiirtotehon ja tasaisen lämpötilan jakautumisen. Ohjaamon vaakasuuntaisissa kierukkalämmittimissä on kompakti muotoilu ja pieni tilanjälki. Pystyputkilla varustetut laatikkolämmittimet mahdollistavat helpon huollon. Kierukkalämmittimet minimoivat painehäviön ja likaantumispotentiaalin. Tuopu Industry (Jiangsu) Co., Ltd. hyödyntää kypsiä teknisiä ratkaisuja ja itsenäisiä ydintuotteiden valmistusvalmiuksia räätälöidäkseen kaikkia näitä lämmitintyyppejä.
Lämpötehokkuus ja optimointi
85-92 %
Tyypillinen lämpötehokkuusalue
60-65 %
Energiakustannusten osuus kokonaistoimintakustannuksista
20-25 °F
Filmin lämpötilan nousu
Kaksinkertaistaa koksausnopeuden
Säteilyosa toimii lämmittimen korkeimmissa lämpötiloissa, missä putken metallin lämpötilat määräävät suoraan laitteiden käyttöiän. Konvektio-osasto ottaa talteen savukaasujen hukkalämpöä ripaputkien kautta, mikä on kriittinen tekijä kokonaishyötysuhteen parantamisessa. Tuopu Industry (Jiangsu) Co., Ltd. painottaa tasaista lämpövuon jakautumista säteilyosassa ja optimoitua hukkalämmön talteenottoa konvektioosassa. Koksaus on suurin haaste, joka vaikuttaa pitkäkestoiseen käyttöön. Jokaista 20–25 Fahrenheit-astetta kalvon lämpötilan nousua kohti koksausnopeus noin kaksinkertaistuu. Tuopu Industry (Jiangsu) Co., Ltd:llä on laaja kokemus polttolämmittimien optimoinnista läheisessä yhteistyössä East China Instituten, Huafu Instituten ja Luoyang Instituten kanssa.
Tuopu Teollisuuden tuoteportfolio
| Tuotteen nimi | Sovellusyksikkö | Ydintoiminto |
| Lämmitin CDU:lle ja VDU:lle | Raakaöljyn tislausyksikkö | Raakaöljyn kuumentaminen tislauslämpötilaan komponenttien erottamista varten |
| Hydrokrakkauslämmitin | Hydrokrakkausyksikkö | Tarjoaa korkean lämpötilan lämmönlähteen raskaan öljyn vetykrakkausreaktioihin |
| Jäännöshydrokrakkauslämmitin | Jäännöshydroprosessointiyksikkö | Runsasrikkisen ja metallipitoisen jäännöksen käsittely kevyen öljyn saannon parantamiseksi |
| Vedyn tuotannon uudistaja | Vedyn tuotantoyksikkö | Tuottaa 1000 celsiusastetta lämpöä hiilivetyhöyryreformointiin |
| Neljä yhdessä uudistava lämmitin | Katalyyttinen reformointiyksikkö | Integroitu monivaiheinen reaktiolämmitys yksikön tiiviyden parantamiseksi |
| Viivästetty koksauslämmitin | Viivästynyt koksausyksikkö | Raskaan jäännöksen lämmitys krakkauslämpötilaan öljykoksin tuotantoa varten |
| Visbreaking-yksikön lämmitin | Visbreaking yksikkö | Raskasöljyn viskositeetin vähentäminen virtausominaisuuksien parantamiseksi |

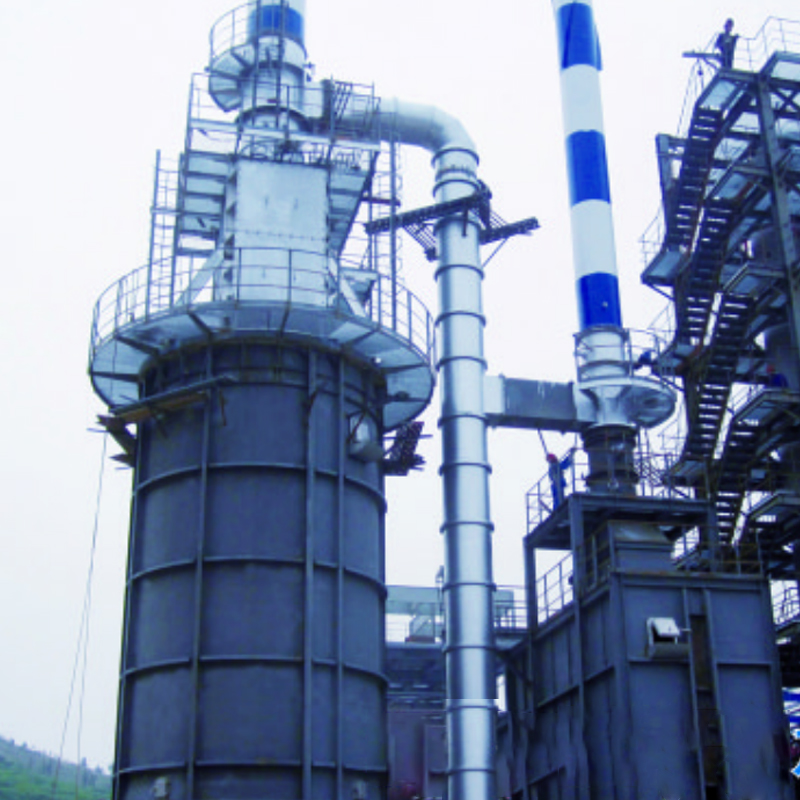

| Diesel Vetykäsittely lämmitin | Dieselin vetykäsittelyyksikkö | Esikuumennusraaka-aine vetyrikinpoisto- ja denitrifikaatioreaktioihin |
| Ksyleenillä lämmitettävä lämmitin | Aromaattien erotusyksikkö | Tarjoaa uudelleenkeittimen lämmönlähteen ksyleenin tislauskolonniin |

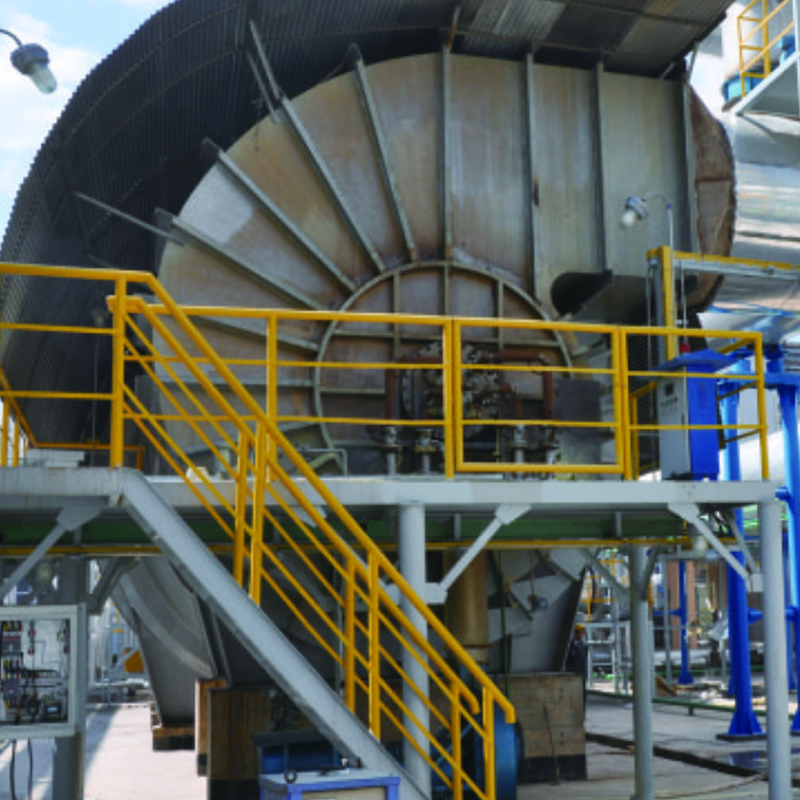

| Rikkipolttouuni | Rikin talteenottoyksikkö | Rikkipitoisten poistokaasujen polttaminen ympäristöstandardien mukaisesti |
Materiaalin valinta ja kestävyys
01
Radiant Section putket
HP-sarjan keskipakovaletut seosteräsputket, vakaat yli 950 celsiusasteessa, korkean lämpötilan virumisvastus ja hiiltymisen esto
➔
02
Konvektioosan evät
Lämmönkestävyyden ja savukaasujen korroosionkestävyyden tasapainottaminen tehokkaaseen hukkalämmön talteenottoon
➔
03
Modulaarinen tulenkestävä
Tulenkestävät kuitumoduulit, kevyt, erinomainen eristys, helppo asentaa, korvaa perinteiset tiilet
Tuopu Industry (Jiangsu) Co., Ltd:llä on älykäs keskipakovaluuunien putkien tuotantolinja, joka valmistaa ydinkomponentteja, kuten eteenin krakkausputkia ja säteileviä keloja, joilla on erinomaiset korkeiden lämpötilojen virumisenkestävyys ja hiiltymisenestoominaisuudet. Yritys ottaa käyttöön modulaarisia tulenkestäviä vuorausrakenteita polttolämmittimien suunnittelussa yhdistettynä optimoituun poltinjärjestelyyn, jotta saavutetaan tasainen lämpötilakentän jakautuminen ja estetään putkien vaurioituminen paikallisesta ylikuumenemisesta.
Turvallinen käyttö ja ympäristönmukaisuus
⚠
Kriittiset tiedot
Jokainen yliilmasuhteen yhden prosentin lisäys lisää polttoaineen kulutusta noin 0,5 prosenttia, mikä lisää vastaavasti NOx- ja CO2-päästöjä. Tuopu Industry (Jiangsu) Co., Ltd. integroi kehittyneitä poltonohjausjärjestelmiä polttolämmittimien suunnitteluun ja saavuttaa kaksi tavoitetta, palamisen optimointi ja päästöjen hallinta valvomalla tarkasti savukaasujen happipitoisuutta ja putken seinämien lämpötiloja.
Käynnistys- ja sammutusvaiheissa polttolämmittimet muodostavat suurimman turvallisuusriskin jalostamotoiminnassa. Tuopu Industry (Jiangsu) Co., Ltd.:n tekniset ratkaisut noudattavat tiukasti kansainvälisiä turvallisuusstandardeja, ja ne sisältävät luotettavat liekinilmaisimet, polttoaineen sulkemis- ja ilmanvaihdon lukitusjärjestelmät, jotka takaavat turvallisen toiminnan laitteiden koko elinkaaren ajan.
Usein kysytyt kysymykset
Q1
Millaisen lämpöhyötysuhteen jalostuslämmittimet tyypillisesti voivat saavuttaa
Nykyaikaiset jalostamolämmittimet saavuttavat tyypillisesti 85-92 prosentin lämpöhyötysuhteen. Säteilyosa siirtää lämpöä konvektion ja säteilyn kautta, kun taas konvektioosa ottaa talteen hukkalämmön ripaputkien avulla. Sopivien ylimääräisten ilmasuhteiden ylläpitäminen, konvektioosan likaantumisen säännöllinen puhdistus ja polttimen liekin geometrian optimointi ovat tehokkaita toimenpiteitä.
Q2
Mitkä ovat koksin pääasialliset syyt ja miten sitä voidaan ehkäistä
Koksautuminen johtuu ensisijaisesti putken seinämän kalvon liiallisesta lämpötilasta, alhaisesta nesteen nopeudesta ja pidentyneestä viipymäajasta. Teollisuuden tiedot osoittavat, että jokaista 20–25 Fahrenheit-astetta kalvon lämpötilan nousua kohti koksausnopeus noin kaksinkertaistuu. Ennaltaehkäisyyn kuuluu massan nopeuden lisääminen kalvon lämpötilan alentamiseksi, höyryruiskutuksen optimointi, joka voi vähentää koksausnopeutta noin 16 prosenttia, ja pienten liekkien monipoltinjärjestelyt.
Q3
Mitkä ovat tärkeimmät jalostamoissa käytetyt lämmitinkokoonpanot
API 560 -standardien mukaan yleisiä kokoonpanoja ovat pystysuorat lieriömäiset lämmittimet, joilla on korkea hyötysuhde ja tasainen jakautuminen, ohjaamon vaakasuuntaiset patterilämmittimet kompaktilla rakenteella, laatikkolämmittimet pystyputkilla helpottamaan huoltoa ja kierukkalämmittimet korkeaviskoosisille nesteille. Valinta riippuu prosessivaatimuksista, paikan olosuhteista ja investointibudjetista.
Q4
Mikä on lämmittimien tyypillinen käyttöjakson pituus
Käyttösyklit vaihtelevat prosessityypin ja raaka-aineen mukaan. Viivästettyjen koksauslämmittimien koksinpoisto suoritetaan tyypillisesti verkossa 3–6 kuukauden välein ja höyry-ilmakoksinpoisto noin 12 kuukauden välein. Raakatislauskuumentimet voivat saavuttaa 3–5 vuoden jaksot. Parametrien optimointi, valvonnan tehostaminen ja oikea-aikainen koksinpoisto pidentävät käyttöjaksoja.
Q5
Mitä materiaaleja käytetään yleisesti säteilyputkissa?
Säteilyprofiiliputket toimivat 850–1000 celsiusasteessa, tyypillisesti käyttämällä HP-sarjan keskipakovalettuja seosteräsputkia, kuten HP-50 ja HP-Plus. Näillä materiaaleilla on erinomainen virumisenkestävyys korkeissa lämpötiloissa, hiiltymisen esto ja hapettumisenkestävyys. Tuopu Industry (Jiangsu) Co., Ltd:llä on älykäs keskipakovaluuunien putkien tuotantolinja.
Q6
Kuinka vähentää polttolämmittimien NOx-päästöjä
Ensisijaisia lähestymistapoja ovat asteittaista polttoa ja savukaasujen kierrätystä hyödyntävien matalan NOx-poltinten asentaminen alle 30 milligramman normaalikuutiometriä kohden päästöjen hallitsemiseksi, palamisilman esilämmityslämpötilan optimointi, ylimääräisen ilman suhteen tarkka säätö ja polttimen säännöllinen huolto.
Q7
Miten konvektioosan likaantuminen vaikuttaa lämmittimen toimintaan?
Konvektioosan likaantuminen vähentää merkittävästi lämmönsiirtotehokkuutta, mikä lisää pinon lämpötilaa ja polttoaineen kulutusta. Likaantumiskerros toimii lämmöneristeenä. Säännöllinen puhdistus höyrynokipuhaltimilla on välttämätöntä. Märkä höyry aiheuttaa eroosiovaurioita, joten höyryn kuivuuden varmistaminen on erittäin tärkeää.
Q8
Mitä etuja EPC-sopimuksesta on lämmitysprojekteissa?
EPC-urakointi yhdistää suunnittelun, hankinnan ja rakentamisen yhdeksi vastuukokonaisuudelle, mikä lyhentää tehokkaasti aikatauluja ja alentaa rajapintojen hallintakustannuksia. Tuopu Industry (Jiangsu) Co., Ltd:llä on polttolämmittimien EPC-ominaisuudet, laaja tuotantokanta ja laaja projektinhallintakokemus.
Valintasuositukset
Uudet jalostusprojektit
Aseta etusijalle tehokkaat, pitkälle automatisoidut lämmitinkokoonpanot pitkän aikavälin käyttökustannusten vähentämiseksi. Säteilyosassa tulee käyttää korkean lämpötilan metalliseosta keskipakovalettuja putkia, konvektioosassa tulee käyttää korroosionkestäviä ripaputkia ja tulenkestävän vuorauksen tulee käyttää modulaarisia kuiturakenteita.
Uudista projekteja
Keskity arvioimaan energiatehokkuuden parantamismahdollisuuksia ja päästöjen noudattamista. Kattavien seinän lämpötilan valvontajärjestelmien perustaminen, säännöllinen palamisen optimointisäätö ja tieteellisten koksinpoistoaikataulujen kehittäminen ovat avainasemassa pitkän aikavälin turvallisen toiminnan kannalta.
Tuopu Industry (Jiangsu) Co., Ltd. tarjoaa syvän yhteistyön tunnettujen tutkimuslaitosten kanssa, riippumattomien ydintuotteiden valmistusvalmiuksien ja laajan suunnittelukokemuksen ansiosta maailmanlaajuisia jalostamoiden asiakkaita koko elinkaaren ajan konseptisuunnittelusta myynnin jälkeiseen palveluun.
