UUNIN OSA edustaa petrokemian, hiilikemian ja öljynjalostusteollisuutta palvelevien teollisten polttolämmitinjärjestelmien ydinrakenne- ja toimintakomponentteja. Nämä komponentit määräävät suoraan lämpöhyötysuhteen, toiminnan vakauden ja lämmitysuunien käyttöiän. Tuopu Industry (Jiangsu) Co., Ltd. on ammattimainen lämmitysuunien ja keskipakovaluuunien putkien valmistaja Kiinassa, ja sillä on ensimmäisen tason toimittajan asema SINOPECin, PetroChinan, CNOOC:n kanssa ja Sinochem Groupin pätevän toimittajan sertifikaatti. Yritys toimittaa uunin vaihto-osia eteenin krakkausuuneihin, vetyä tuottaviin reformereihin, styreeniyksiköiden lämmittimiin, CDU- ja VDU-lämmittimiin, neli-yhdessä-reformeriin ja DRI-reformeriputkikokoonpanoihin.
Perustuoteportfolio
Tuopu Industry (Jiangsu) Co., Ltd:llä on laaja polttolämmittimien valmistuskanta, älykäs uuniputkien tuotantolaitos ja roll-on/roll-off-telakka, mikä mahdollistaa koko ketjun ominaisuudet suunnittelusta ja valmistuksesta EPC-urakoitukseen. Yritys noudattaa tiukasti API 560 -standardeja lämmittimille yleisissä jalostamopalveluissa. Sen polttolämmittimien osien portfolio kattaa neljä pääluokkaa:
| Tuoteluokka | Ydintoiminto | Sovellusalue |
| Konvektio-osiomoduuli | Esilämmittää prosessinesteen konvektiolämmönsiirrolla ja alentaa savukaasujen lämpötilaa | Eteenin krakkausuunit, vetyreformerit, ilmakehä- ja tyhjötislausyksiköt |
| Putkilevy | Tukee ja kiinnittää uunin putkia korkean lämpötilan ja korkean paineen olosuhteissa | Konvektioputkilevyt, säteilevä profiiliputkilevyt |
| Jakotukki | Jakaa tai kerää prosessinestettä useille virtausreiteille tasaisen jakautumisen varmistamiseksi | Reformer-keräysputket, krakkausuunien jakoputket |
| Uunien tarvikkeet sarja | Rakennekomponentit, tulenkestävät vuorauksen tuet ja tiivistyskokoonpanot | Yleiset teollisuuslämmitteisten lämmittimien tukijärjestelmät |
Konvektiolohkomoduulien tekniset perusteet
Konvektio-osa toimii kriittisenä lämmönvaihtovyöhykkeenä, jossa säteilyosasta lähtevät savukaasut jatkavat lämpöenergian siirtoa. API 560 -vaatimusten mukaan konvektio-osien suunnittelussa on oltava tilaa kahdelle tulevalle putkiriville, ja niissä on oltava varusteet noenpuhallus-, höyrysuihku- tai vesipesureittejä varten. Tuopu Industry (Jiangsu) Co., Ltd. valmistaa konvektiolohkomoduuleja käyttämällä ripaputkia tai nastoitettuja putkia lämmönsiirtopinta-alan laajentamiseksi ja lämpötehokkuuden parantamiseksi merkittävästi. API 560 määrittelee, että konvektioputkilevyn paksuuden on oltava vähintään 1/2 tuumaa (noin 12,7 mm) ja tulenkestävät eristekerrokset varmistavat, että ulkovaipan lämpötila ei ylitä 180 Fahrenheit-astetta (noin 82 Celsius-astetta).
Käytännön suunnittelusovelluksissa konvektioputkipankit käyttävät tyypillisesti porrastettuja järjestelyjä, joissa putkien etäisyys perustuu standardinimellishalkaisijan kerrannaisiin. Tuopu Industry (Jiangsu) Co., Ltd.:n konvektio-osiomoduuleja on käytetty laajalti suurten jalostus- ja petrokemian yritysten uudistus- ja greenfield-projekteissa, joissa todistetut tekniset ratkaisut ratkaisevat tehokkaasti korkean lämpötilan sulfidaatiota, likaantumiskorroosiota ja muita tyypillisiä palveluhaasteita.
Materiaalin valinta putkilevyille ja jakotukille
Putkilevyt toimivat uuniputkijärjestelmien rakenteellisina tukina, ja ne toimivat jatkuvasti korkeissa lämpötiloissa, korkeassa paineessa ja syövyttävässä materiaaliympäristössä. Valuteräsputkilevyt tarjoavat erinomaisen kestävyyden korkeita lämpötiloja vastaan ja rakenteellisen lujuuden, joten ne ovat ensisijainen valinta petrokemian lämmittimiin. API 560 asettaa selkeät materiaalivaatimukset: kun alustan suunnittelulämpötilat ylittävät 1200 Fahrenheit-astetta (noin 649 Celsius-astetta) ja polttoaineen vanadiinin ja natriumin pitoisuus ylittää 100 miljoonasosaa, tuet on joko päällystettävä 50 millimetriä korkeatiheyksisellä valetulla tulenkestävällä materiaalilla tai valmistettu erikoisseosmateriaaleista.

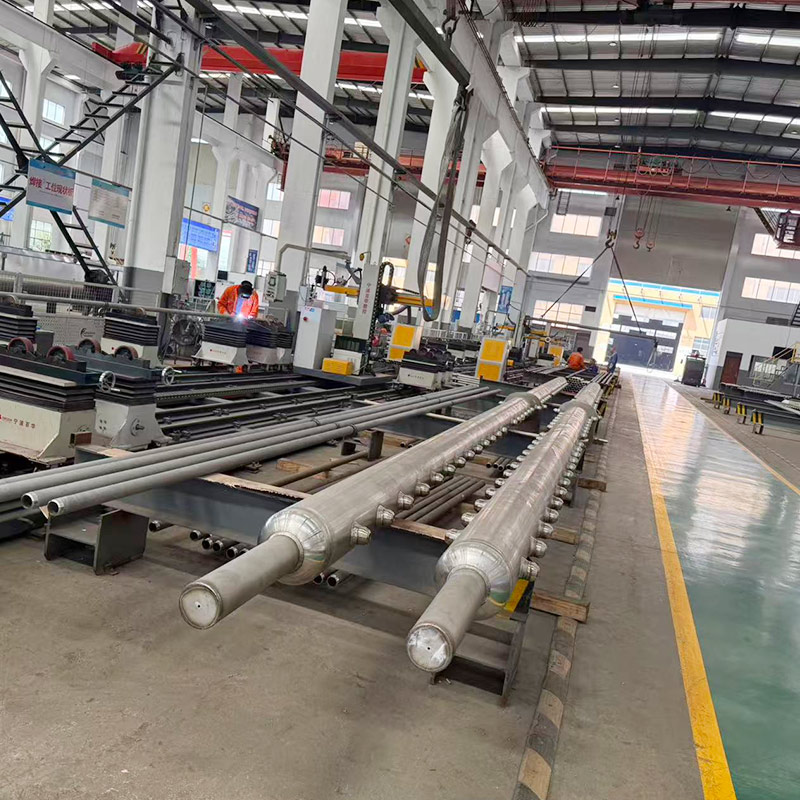

Ruostumattomasta teräksestä valmistetut jakotukin komponentit suorittavat nesteiden jakelu- ja keräystoiminnot petrokemian yksiköissä. API 560 Second Edition -lisämääräysten mukaan jakolaatikoiden sisällä olevat jakoputket on valittava samalle mitoituspaineelle kuin liitäntäputket, ja suunnittelulämpötila on sama kuin nesteen maksimi käyttölämpötila kyseisessä paikassa plus vähintään 50 celsiusastetta. Tuopu Industry (Jiangsu) Co., Ltd. valmistaa jakotukia ruostumattomista teräslajeista, mukaan lukien 304, 321, 316 ja 316L, joiden ulkohalkaisijat vaihtelevat 18 mm - 610 mm ja seinämän paksuus 6 mm - 50 mm ja jotka täyttävät erilaiset keski- ja matalapaineisen kuljetusputkiston vaatimukset.

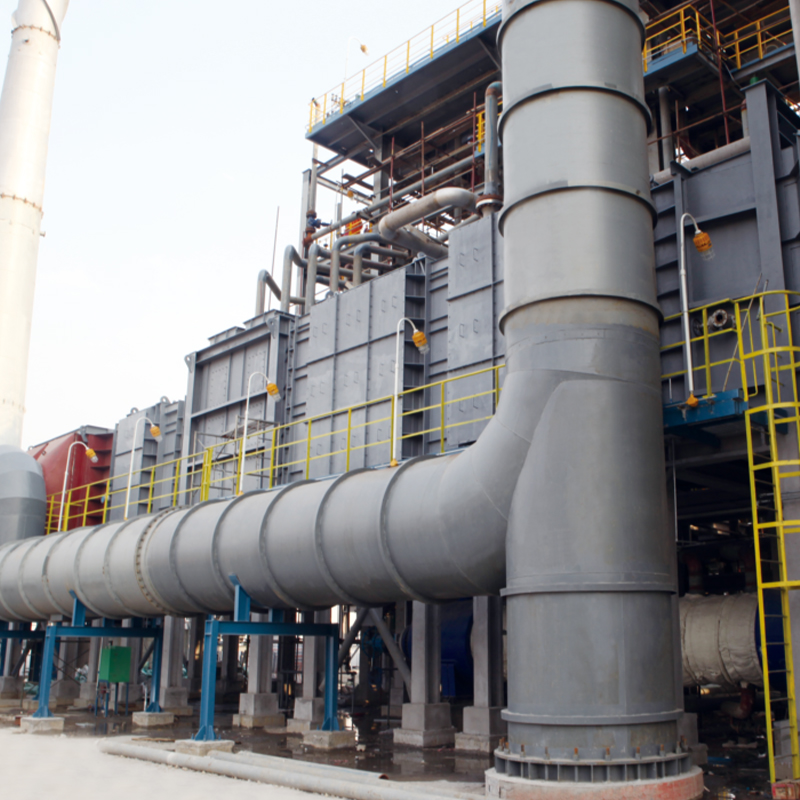

Uunien lisävarusteiden tukijärjestelmä
Uunien lisävarustesarja sisältää rakenneteräskomponentteja, tulenkestäviä vuorauksen ankkureita, laajennusliitoksia, tiivistekokoonpanoja ja ovia. Vaikka nämä lisävarusteet eivät suoraan osallistu lämmönsiirtoon, ne vaikuttavat merkittävästi uunin yleisen tiivistyksen eheyteen, lämpötehokkuuteen ja huollon saavutettavuuteen. Tuopu Industry (Jiangsu) Co., Ltd. noudattaa tiukasti API 560:n teknisiä eritelmiä, jotka koskevat ankkurin materiaalivaatimuksia (vähintään tyyppi 304 ruostumaton teräs), liikuntasaumojen sijoittelua ja tulenkestäviä rakennuskäytäntöjä varmistaakseen tuotteen luotettavuuden koko käyttöiän ajan.
Yrityksellä on älykäs tuotantolinja laajamittaisessa polttokiuasvalmistuspohjassaan, joka saavuttaa kattavan laadunvalvonnan raaka-aineiden tarkastuksesta, tarkkuusvalusta ja koneistuksesta valmiiden tuotteiden testaukseen. Ensimmäisen tason toimittajana SINOPECille, PetroChinalle ja CNOOC:lle Tuopu Industry (Jiangsu) Co., Ltd. on vienyt tuotteita merentakaisille markkinoille, keräten laajaa projektien toteuttamiskokemusta huippuluokan sovelluksista, mukaan lukien eteenin krakkausuunin säteilykelat ja reformeriputkikokoonpanot.
Polttolämmittimien komponenttien valintaohjeet
Uunin vaihto-osia valittaessa suunnitteluolosuhteiden, välineiden ominaisuuksien, käyttöjaksojen ja huoltostrategioiden kattava arviointi on välttämätöntä. Seuraavassa taulukossa on yhteenveto tärkeimpien komponenttien tärkeimmistä valinnan viitetekijöistä:
| Komponentti | Avainvalintaparametrit | Yleiset materiaalit |
| Konvektio-osiomoduuli | Lämmönsiirtoalue, savukaasujen lämpötila, putkirivien lukumäärä, laajennettu pintatyyppi | Hiiliteräs, seosteräksiset ripaputket |
| Putkilevy | Suunnittelulämpötila, suunnittelupaine, putken reikäkuvio, korroosionvara | Valettu teräs, ruostumaton teräs |
| Jakotukki | Nesteen virtausnopeus, paineluokitus, lämpötila-alue, syövyttävät aineet | 304 / 316 / 316L ruostumatonta terästä |
| Uunien tarvikkeet | Tulenkestävyys, rakenteellinen kuormitus, tiivistysvaatimukset, huoltoon pääsy | Hiiliteräs, ruostumaton teräs, tulenkestävät materiaalit |
Usein kysytyt kysymykset
01
Mikä on ensisijainen ero konvektiomoduulien ja säteilevien osien välillä
Konvektioosan moduulit luottavat konvektiiviseen lämmönsiirtoon hallitsevana mekanismina, jolloin prosessineste tulee konvektio-osaan esikuumenemaan ennen kuin se virtaa säteilyosaan. Säteilevät osat käyttävät suoraa liekkisäteilyä lämmitykseen. Konvektio-osat toimivat alhaisemmissa savukaasulämpötiloissa ja käyttävät tyypillisesti pidennettyjä pintaputkia, kuten ripa- tai nastoitettuja putkia lämmönsiirron parantamiseksi, kun taas säteilyosien on kestettävä suurempia lämpövuon tiheyksiä.
02
Mitä etuja valuteräsputkilevyillä on verrattuna hitsattuihin putkilevyihin
Valuteräsputkilevyissä on kiinteä rakenne ilman hitsausvirheitä, ja ne tarjoavat erinomaisen kestävyyden korkean lämpötilan virumista vastaan, mikä on erityisen kriittistä korkean lämpötilan ja korkean paineen käyttöolosuhteissa. Hitsatut putkilevyt ovat alttiita hitsaussäröilleen pitkäaikaisessa lämpösyklissä, kun taas valuteräsputkilevyjen rakenteellinen jatkuvuus vähentää tehokkaasti tällaisia riskejä.
03
Mitkä ovat ruostumattomasta teräksestä valmistettujen jakotukien tyypilliset sovellukset petrokemian yksiköissä?
Ruostumattomasta teräksestä valmistettuja jakotukia käytetään laajalti eteenin krakkausuunien syöttöjen jakelussa, vetyreformereiden prosessikaasun keräämisessä ja ilmakehän ja tyhjötislausyksiköiden sivuvedossa. Luokat 304 ja 316L vastaavat yleisiä korroosiohuoltoa ja kloridia sisältäviä aineita vaikeissa käyttöympäristöissä.
04
Mitkä ovat API 560:n keskeiset suunnitteluvaatimukset lämmittimen komponenteille?
API 560 kattaa prosessisuunnittelun, polttosuunnittelun, mekaanisen suunnittelun, materiaalin valinnan, valmistuksen tarkastuksen ja asennuksen käyttöönoton. Keskeisiä vaatimuksia ovat putkilevyn vähimmäispaksuus, tulenkestävät vuorauksen ankkurimateriaalit, jakoputken suunnittelun lämpötilamarginaalit, konvektioosan laajennussäännökset ja ulkovaipan lämpötilarajat.
05
Mikä on lämmittimen osien tyypillinen vaihtojakso
Vaihtojaksot riippuvat käyttöolosuhteista, materiaalin syövyttävyydestä ja huoltokäytännöistä. Konvektiolohkomoduulit vaativat tyypillisesti tarkastusarvioinnin 5–8 vuoden välein, kun taas putkilevyt ja jakotukit voivat kestää yli 10 vuotta normaaleissa käyttöolosuhteissa. Korkean lämpötilan sulfidoituminen, hiilettäminen ja lämpöväsyminen ovat ensisijaisia vikojen aiheuttajia; säännöllinen rikkomaton testaus pidentää tehokkaasti käyttöikää.
06
Kuinka määrittää, milloin putkilevyt on vaihdettava
Putkilevyn vaihtoa tulee harkita, kun seuraavat olosuhteet havaitaan: putken reiän soikeus ylittää toleranssin, tiivistepinnan vauriot aiheuttavat vuotoa, seinämän paksuuden pieneneminen ylittää korroosion sallitun rajan tai halkeamien eteneminen saavuttaa kriittiset mitat. Tuopu Industry (Jiangsu) Co., Ltd. suosittelee ultraäänipaksuuden mittausta ja tunkeutumistestausta vuosittaisten huoltoseisokkien aikana.
