Lämmittimen valinta: tyypit ja sovellukset petrokemianteollisuudessa

Polttolämmittimien valinta petrokemian teollisuudelle on keskityttävä kolmeen keskeiseen ulottuvuuteen: prosessivaatimukset, lämpötehokkuuden vertailuarvot ja turvallisuusvaatimustenmukaisuus. Tuopu Industry (Jiangsu) Co., Ltd., ensimmäisen tason toimittajana SINOPECille, PetroChinalle ja CNOOC:lle, kattaa koko tuotevalikoiman, mukaan lukien eteenin krakkausuunit, vetygeneraattorit ja styreeniyksiköiden lämmittimet, sekä täydet EPC-sopimusmahdollisuudet prosessipakettien suunnittelusta tehtaan käynnistämiseen. Nykyaikaiset petrokemian lämmittimet saavuttavat yli 85 % lämpöhyötysuhteen optimoidun lämpökuorman jakautumisen ansiosta säteily- ja konvektioosien välillä, tehokkaat polttimet ja hukkalämmön talteenottojärjestelmät.

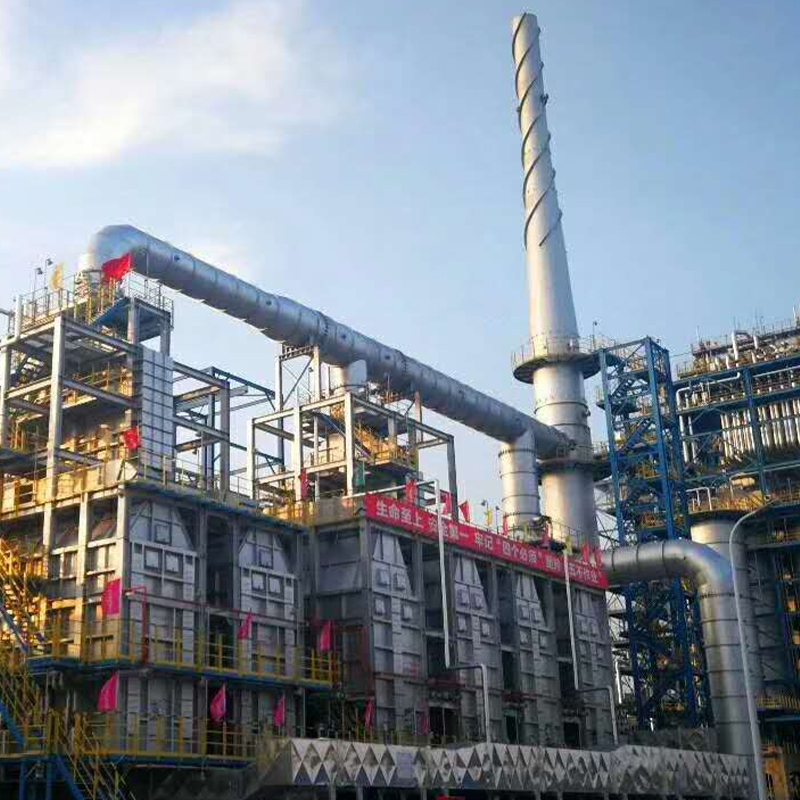

Ydintyypit ja tekniset sovellukset

Petrokemian lämmittimet luokitellaan useisiin rakenteellisiin muotoihin prosessivaatimusten perusteella. Tuopu Teollisuus toteuttaa räätälöityjä suunnitteluja eri prosessilisenssoijien toiveiden mukaan. Päätyyppejä ovat laatikkotyyppiset uunit, sylinterimäiset uunit ja pystyuunit.

Kotelotyyppisissä lämmittimissä säteilylohkoputkissa olevat prosessinesteet imevät lämpöä ensisijaisesti liekkien suoran säteilyn kautta, kun taas konvektioosa siirtää lämpöä savukaasukonvektion kautta. Sylinterimäisissä uuneissa on tyypillisesti pystysuoraan järjestetyt säteilyputket, ja joissakin malleissa on kierukkamaiset kierukkamallit, jotka sopivat ahtaisiin asennuksiin. Pystysuuntaiset uunit optimoivat uunin korkeuden ja halkaisijan suhteen, jolloin saavutetaan suuret säteilylämmönsiirtoalueet rajallisessa maatilassa.

Polttoilman syötön näkökulmasta tekniset suunnittelut kattavat neljä tilaa: luonnollinen veto, pakotettu veto, indusoitu veto ja tasapainotettu veto. Pakotettu veto käyttää puhaltimia lisäämään ilmannopeutta ja parantamaan polttoaineen ja ilman sekoittumista. Luonnollinen veto perustuu savupiipun sisällä ja ulkopuolella olevien kaasujen väliseen tiheyseroon imua varten. Tasapainoisessa vedossa käytetään sekä pakotettuja että indusoituja tuulettimia tarkkaan palamisen hallintaan. Tuopu Industry valitsee optimaalisen ilmanvaihtojärjestelmän projektipaikan olosuhteiden, korkeuden, ilmaston ja polttoaineiden ominaisuuksien perusteella.

85 %

Moderni lämmittimen lämpötehokkuus

750-850C

Eteenin krakkausuunin käyttölämpötila

1000C

Vetyreformin huippulämpötila

Tuuletustilan tyypit

Tuopu Teollisuuden ydintuoteportfolio

Tuopu Teollisuus kattaa petrokemian teollisuuden polttolämmittimien koko teollisen ketjun, ja kaikki tuotteet valmistetaan itsenäisesti käytännön suunnittelukokemuksen perusteella. Seuraavassa taulukossa on lueteltu yrityksen tosiasiallisesti toimittamat tärkeimmät tuoteluokat:

Tuoteluokka	Ydintoiminto	Tyypillinen sovellus
Eteenin krakkausuuni	Halkeaa teollisuusbensiinin, etaanin ja muut raaka-aineet 750-850 C:ssa eteenin ja propeenin valmistamiseksi	Olefiinien tuotantoyksiköt
Vedyn tuotannon uudistaja	Tarjoaa lämpöenergiaa jopa 1000C asti maakaasun tai hiilivedyn höyryreformointireaktioihin	Jalostamoiden vedyn syöttöyksiköt
Styreeniyksikön lämmitin	Tarjoaa vakaan lämmönlähteen etyylibentseenin dehydraukseen styreeniprosessiksi	Styreenin tuotantolaitokset
CDU- ja VDU-lämmitin	Tarjoaa alkulämpöenergiaa raakaöljyn tislaukseen eri jakeiden erottamiseksi	Jalostamoiden CDU/VDU-yksiköt
Neljä yhdessä uudistaja	Integroi useita reaktiotoimintoja lämpötehokkuuden ja tilasuunnittelun optimoimiseksi	Hiilen kemian- ja synteesikaasulaitokset
DRI Reformer -putkikokoonpano	Tarjoaa korkeita lämpötiloja kestäviä reaktioputkikokoonpanoja suoraan vähennettyyn rautaprosessiin	Teräksenvalmistus DRI-asennukset
Eteenin krakkausputki	Keskipakovaletut korkean lämpötilan metalliseosputket, jotka kestävät äärimmäistä lämpöä	Säteilevä osa eteenin krakkausuuneista
Radiant Coil	Optimoi säteilylämmönsiirtotehokkuutta ja jakaa lämpökuorman tasaisesti	Erilaisten lämmittimien säteilevät osat
Konvektio-osiomoduuli	Ottaa talteen savukaasujen hukkalämmön parantaakseen yleistä lämpötehokkuutta	Lämmityslämmittimien loppupään hukkalämmön talteenotto

Etyleenikrakkausuuni vs. tavallinen lämmitin

Etyleenikrakkausuuni on yksi teknisesti monimutkaisimmista polttolämmittimistä petrokemian teollisuudessa. Tuopu Industrylla on syvällinen asiantuntemus eteenin krakkausuunien suunnittelusta ja valmistuksesta, joka tarjoaa asiakkailleen koko prosessin EPC-palveluita prosessipakettien suunnittelusta tehtaan käynnistykseen.

Eteenin krakkausuunin suunnitteluydin piilee säteilevien osakäämien valinnassa ja järjestelyssä. Tuopu Industry käyttää säteilevän osan ydinmateriaalina keskipakovalettuja korkean lämpötilan metalliseosputkia, jotka säilyttävät erinomaisen virumis- ja hapettumiskestävyyden 750-850C käyttölämpötiloissa. Yhtiö on toteuttanut useita eteenin krakkausuuneihin liittyviä EPC-projekteja, joista on kertynyt merkittävää suunnittelukokemusta.

Tärkeimmät suunnitteluerot: Eteenin krakkausuunien on lämmitettävä raaka-aine 750-850 C:een erittäin lyhyen viipymäajan sisällä ja reaktio nopeasti sammutettava. Siksi säteilevä osa käyttää halkaisijaltaan pienikokoisia, lyhyen viipymäajan käämiä, joilla on erittäin korkeat vaatimukset lämpövuon jakautumisen tasaisuudesta. Perinteiset polttolämmittimet keskittyvät vakaaseen lämmönsiirtoon suhteellisen rento putken halkaisijalla ja virtausnopeudella.

Lämmitin soveltuu pienikokoisille laitoksille

Pienet petrokemian laitokset kohtaavat useita haasteita polttolämmittimien valinnassa, mukaan lukien tilarajoitukset, lämpökuormituksen vaihtelut ja polttoaineen sopeutumiskyky. Sylinterimäiset ja pystysuorat uunit toimivat kompakteina ratkaisuina, joilla on merkittäviä etuja pienissä asennuksissa.

Sylinterimäisissä uuneissa käytetään pystysuoraan järjestettyjä säteilyputkia, jotka vievät minimaalisen lattiapinta-alan ja kompaktin rakenteen, mikä tekee niistä ihanteellisia uudistusprojekteihin, joissa on rajoitettu tila. Pystysuuntaiset uunit optimoivat uunin korkeuden ja halkaisijan suhteen, jolloin saavutetaan suuret säteilylämmönsiirtoalueet rajallisessa maatilassa. Tuopu Industry tekee kokonaisvaltaisia arviointeja projektin korkeuden, ilmasto-olosuhteiden ja polttoaineiden ominaisuuksien perusteella suositellakseen optimaalisia uunikokoonpanoja pienille tehtaille.

Arviointiulottuvuus	Sylinterimäisen uunin edut	Pystysuuntaisen uunin edut
Tilan käyttöaste	Pieni jalanjälki, sopii uudistusprojekteihin	Korkea pystysuora tilankäyttö
Lämpökuormitusalue	Keskimääräinen lämpökuorma vakaalla toiminnalla	Laaja lämpökuorman säätöalue
Asennuskustannukset	Korkea modulaarisuus, lyhyt asennusjakso	Yksinkertainen perusta, alhaiset siviilikustannukset
Huollon saavutettavuus	Kätevä säteilyputken vaihto	Runsaasti konvektioosan tarkastustilaa

Korkean lämpötilan prosessilämmittimen valinta

Korkean lämpötilan petrokemian prosessilämmittimien valinta keskittyy säteilevän osan suunnitteluun, polttimen konfiguraatioon ja lämpötehokkuuden optimointiin. Tuopu Industry hyödyntää suunnitteluvaiheessa laskennallista nestedynamiikan simulointia liekkikuvioiden optimoimiseksi, estääkseen liekin osumisen aiheuttaman paikallisen ylikuumenemisen uunin putkiin ja samalla vähentää typen oksidipäästöjä.

Säteilyosa toimii polttokiukaan ydinlämmönsiirtoalueena ja sen suunnittelu määrää suoraan laitoksen lämpötehokkuuden ja käyttöturvallisuuden. Optimoimalla lämpökuorman jakautuminen säteily- ja konvektio-osien välillä nykyaikaiset petrokemian lämmittimet voivat saavuttaa yli 85 % lämpöhyötysuhteen. Tuopu Industry ottaa käyttöön korkeatehoisia polttimia ja hukkalämmön talteenottojärjestelmiä maksimoidakseen energian hyötysuhteen ja varmistaakseen prosessivaatimukset.

60-80 %

Savukaasujen lämpöhäviön osuus

CFD

Liekkikuvion simulointi

API 560

Kansainvälinen suunnittelustandardi

BMS SIS

Turvalukitussuojaus

Tulenkestävä vuori vs. paljas putkisuunnittelu

Petrokemian lämmittimen putkien suojausjärjestelmät jaetaan ensisijaisesti tulenkestävään vuoraukseen ja paljaaseen putkeen, joista jokaisella on soveltuvat skenaariot ja huolto-ominaisuudet.

Tulenkestävä vuorausrakenne vähentää säteilyosan lämpöhäviöitä ja suojaa uunin putkia suoralta korkean lämpötilan savukaasueroosiolta levittämällä tulenkestäviä materiaaleja putkien ulkopuolelle. Tämä järjestelmä soveltuu korkean lämpötilan säteilyalueille, jotka toimivat yli 900 C, mutta vaatii säännöllistä vuorauksen eheyden tarkastusta estääkseen vuorauksen irtoamisen aiheuttaman putken paikallisen ylikuumenemisen. Paljas putkirakenne eliminoi tulenkestävän vuorauksen, altistaa putket suoraan uunin säteilylle, mikä helpottaa päivittäistä tarkastusta ja online-seurantaa helpomman huolto- pääsyn ansiosta.

Vertailumitta	Tulenkestävä vuoraussuunnittelu	Paljas putkisuunnittelu
Sovellettava lämpötila	Yli 900C korkean lämpötilan säteilevät osat	Keski- ja matalalämpötilaiset säteilevät ja konvektioosat
Lämpötehokkuusvaikutus	Vähentää uunin säteilyhäviötä noin 3-5 %	Suhteellisen suurempi uunin lämmönpoistohäviö
Huoltovaatimukset	Vaatii säännöllisen vuorauksen eheyden tarkastuksen	Helpottaa visuaalista tarkastusta ja online-seurantaa
Alkuinvestointi	Korkeammat materiaali- ja rakennuskustannukset	Yksinkertainen rakenne, pienempi alkuinvestointi
Käyttöikä	Vuori vaatii säännöllistä vaihtoa	Putken käyttöikä riippuu materiaalista ja käyttöolosuhteista

Turvallinen käyttö ja huolto

Petrokemian lämmittimien turvallinen toiminta on ensiarvoisen tärkeää. Tuopu Industry noudattaa tiukasti API 560 -standardia ja muita kansainvälisiä standardeja projektin toteutuksen aikana ja varmistaa, että laitteiden suunnittelu, materiaalivalinta, valmistuksen tarkastus ja asennuksen käyttöönotto ovat säädösten mukaisia.

Tärkeimmät turvatoimenpiteet ovat: Polttimen hallintajärjestelmä ja turvainstrumentoidun järjestelmän lukitussuojaus polttoaineen kerääntymisen estämiseksi tulipesään; uuniputkien koksauksen valvonta ja online-koksinpoistotekniikka, joka estää sisäisten hiilikerrostumien aiheuttaman lämmönsiirron heikkenemisen ja putken seinämän ylikuumenemisen; monipistelämpötilan valvonta- ja liekinilmaisujärjestelmät uunin kunnon reaaliaikaiseen valvontaan; tulenkestävän materiaalin ja eristekerrosten säännöllinen tarkastus ja vaihto uunin rungon rakenteellisen eheyden varmistamiseksi.

Ennakoiva huoltosuositus: Tuopu Teollisuus suosittelee kuntoon perustuvaa ennakoivaa kunnossapitoa, jossa mahdolliset viat tunnistetaan etukäteen seuraamalla parametreja, kuten putken seinämän lämpötilaa, savukaasujen koostumusta ja polttoaineen kulutusta, mikä vähentää suunnittelemattomia seisokkeja.

Usein kysytyt kysymykset

Mitkä ovat tärkeimmät lämpöhäviön lähteet petrokemian lämmittimissä?

Ensisijaisia lämpöhäviöitä ovat savukaasujen lämpöhäviö, jonka osuus on 60–80 %, uunin rungon säteilyhäviö, epätäydellinen palamishäviö ja avaussäteilyhäviö. Ilman esilämmittimien asentaminen savukaasujen hukkalämmön talteen ottamiseksi, eristeen paksuuden optimointi ja alhaisen ylimääräisen ilman polttoteknologian käyttöönotto voivat merkittävästi vähentää näitä häviöitä.

Mikä on lämmitysputkien koksausmekanismi ja miten se voidaan estää

Koksaus on ilmiö, jossa hiilivedyt halkeilevat korkeissa lämpötiloissa muodostaen hiilikerrostumia, jotka tarttuvat putken seiniin, mikä vähentää lämmönsiirtotehokkuutta ja aiheuttaa putken seinämien ylikuumenemista. Ennaltaehkäiseviä toimenpiteitä ovat halkeilun asianmukaisen vakavuuden hallinta, online-höyrykoksinpoistoteknologian käyttö, koksausta kestävien seosmateriaalien valinta ja uunin putken sisäpinnan käsittelyprosessien optimointi.

Mitkä ovat pakkovedon ja luonnollisten vetolämmittimien valintakriteerit?

Pakotettu veto soveltuu korkeille alueille tai sovelluksiin, jotka vaativat tarkkaa palamisilman ohjausta, mikä mahdollistaa suuremmat lämmön vapautumisnopeudet poltinta kohden. Luonnollisella vedolla on yksinkertainen rakenne ja alhaiset käyttökustannukset, mikä sopii ihanteellisesti asennuksiin, joissa on vakaa polttokaasun syöttö ja suotuisat ympäristöolosuhteet. Tuopu Industry tekee kokonaisvaltaisia arviointeja projektin korkeuden, ilmaston ja polttoaineiden ominaisuuksien perusteella.

Mitkä ovat keskipakovalettujen uuniputkien edut staattiseen valuun verrattuna

Keskipakovalu muodostaa putken aihioita nopealla pyörityksellä keskipakovoiman alaisena, mikä johtaa tasaiseen mikrorakenteeseen, jossa ei ole kutistumisonteloita ja huokoisuutta, ja hienostunut raerakenne. Korkean lämpötilan virumisenkestävyys ja lämpöväsymiskyky ovat huomattavasti parempia kuin staattisesti valetut putket, joten ne sopivat erityisen hyvin äärimmäisiin käyttöolosuhteisiin, kuten eteenin krakkausuuneihin.

Mitä etuja EPC-sopimustilasta on polttolämmitinprojekteissa

EPC-malli yhdistää suunnittelun, hankinnan ja rakentamisen yhden vastuullisen kokonaisuuden alle, mikä poistaa tehokkaasti rajapintojen koordinointiongelmat, lyhentää rakentamisen aikatauluja ja hallitsee kokonaisinvestointeja. Omaa tuotantokantaa ja projektijohtamiskokemusta hyödyntäen Tuopu Industry tarjoaa asiakkailleen koko prosessin palveluita prosessipakettien suunnittelusta tehtaan käynnistykseen, mukaan lukien EPC eteenin krakkausuuniprojekteihin.

Tuotesarjan esittely

Tuopu Teollisuus kattaa koko petrokemian teollisuuden polttolämmittimien teollisen ketjun. Seuraavassa esittelyssä esitellään yhtiön ydintuotesarja, joka kattaa keskeiset prosessisegmentit, kuten eteenin krakkauksen, styreenin tuotannon ja olefiinien muuntamisen.

Eteenin krakkausuuni

Olefiinien tuotanto

Styreenilämmitteinen lämmitin

Aromaattinen yksikkö

Olefiinimuunnoslämmitin

Olefiinin muuntaminen

Heksaanin dehydrauslämmitin

Dehydrausprosessi

Lämmitin PDH:lle

PDH-yksikkö

Johtopäätös

Petrokemian teollisuuden polttolämmittimet toimivat petrokemian laitosten lämpökeskuksena, ja suunnittelun laatu vaikuttaa suoraan laitoksen toiminnan tehokkuuteen, turvallisuuteen ja taloudellisuuteen. Tuopu Industry (Jiangsu) Co., Ltd., jota tukevat ensimmäisen tason toimittajien pätevyys, täydellinen valmistuspohja ja laaja EPC-projektikokemus, tarjoaa maailmanlaajuisille asiakkaille kokonaisvaltaisia ratkaisuja polttolämmittimien suunnittelusta laitevalmistukseen ja työmaarakenteeseen. Olipa kyseessä eteenin krakkausuuneja, vetyä tuottavia reformaattoreita tai CDU- ja VDU-lämmittimiä, Tuopu Industry toimittaa räätälöityjä tuotteita ja palveluita, jotka täyttävät kansainväliset standardit.
