Mikä on halkeiluputki (säteilykela)?

Krakkausputki, joka tunnetaan myös nimellä säteilykela, on keskipakovalettu lämmönkestävä metalliseosputki, joka on asennettu eteenipyrolyysiuunin säteilyosan sisään. Prosessin syöttöraaka-aine ja höyry kulkevat tämän käämin läpi, kun uuni palaa sen ympärillä, ja putken seinämä siirtää äärimmäistä lämpöä virtaavaan kaasuun, jolloin hiilivetymolekyylit hajoavat eteeniksi, propeeniksi ja muiksi vähäpainoisiksi olefiineiksi. Lyhyesti sanottuna krakkausputki on fyysinen reaktorin seinä, jossa lämpöhalkeilu todella tapahtuu.

Missä säteilevä kela on krakkausuunissa

Eteenin krakkausuuni on yleensä jaettu kahteen vyöhykkeeseen: konvektio-osaan, jossa syöttö ja höyry esilämmitetään savukaasulla, ja säteilyosuus, jossa krakkausputki on ripustettu pystysuoraan ja alttiina suoraan polttimen liekeille. Säteilypatteri on taivutettu kiemurtelevaksi tai U-muotoiseksi konfiguraatioksi ja yhdistetty palautuskaarteilla, jolloin pitkä reaktiopolku mahtuu kompaktin tulipesän sisään. Ulostulolämpötilat käämin ulostulossa ovat tyypillisesti 1050-1150 celsiusastetta, kun taas itse putken pinta voi olla vieläkin kuumempi, minkä vuoksi materiaalin valinta on tämän komponentin tärkein suunnittelupäätös.

Materiaalit ja rakenneominaisuudet, jotka määrittelevät halkeilevan putken

Koska kela toimii metallin kestävyyden reunalla, halkeiluputket valmistetaan keskipakovaletusta nikkeli-kromi-seoksesta tavallisen hiiliteräksen sijaan. Valuprosessi tuottaa hienon, tiheän raerakenteen, joka kestää virumismuodonmuutoksia vuosien jatkuvan käytön aikana.

• Korkea lämpö- ja mekaaninen lujuus kestää toistuvan lämpösyklin ilman pullistumia tai painumista.
• Korroosion- ja koksinkestävyys korkealaatuisista metalliseoskoostumuksista, jotka rajoittavat hiilen kertymistä ja kattilakiven muodostumista sisäseinään.
• Optimoitu putken geometria, joka edistää tasaista lämpötilan jakautumista ja vähentää paikallisia kuumia kohtia.
• Tiukat mittatoleranssit, jotta patteri integroituu siististi olemassa oleviin uunin kokooja- ja ripustimiin.
• Mukautettu mitoitus pituuden, ulkohalkaisijan ja seinämän paksuuden suhteen vastaamaan tiettyä uunin käyttöä ja raaka-ainetyyppiä.

Halkeiluputki (säteilykela) vs. konvektiokäämi

Säteilypatteri on helppo sekoittaa konvektioputkistoon, mutta molemmat komponentit toimivat hyvin eri rooleina saman uunin sisällä.

Tuopu krakkausputki ja siihen liittyvät uuniputkisarjat

Itse säteilevän käämin lisäksi täydellinen krakkausuuni perustuu useisiin yhteensopiviin putkimaisiin komponentteihin reformeriputkista putkilevyihin, jotka kaikki on valmistettu samojen seos- ja mittastandardien mukaisesti yhtenäisen lämpöjärjestelmän saavuttamiseksi.

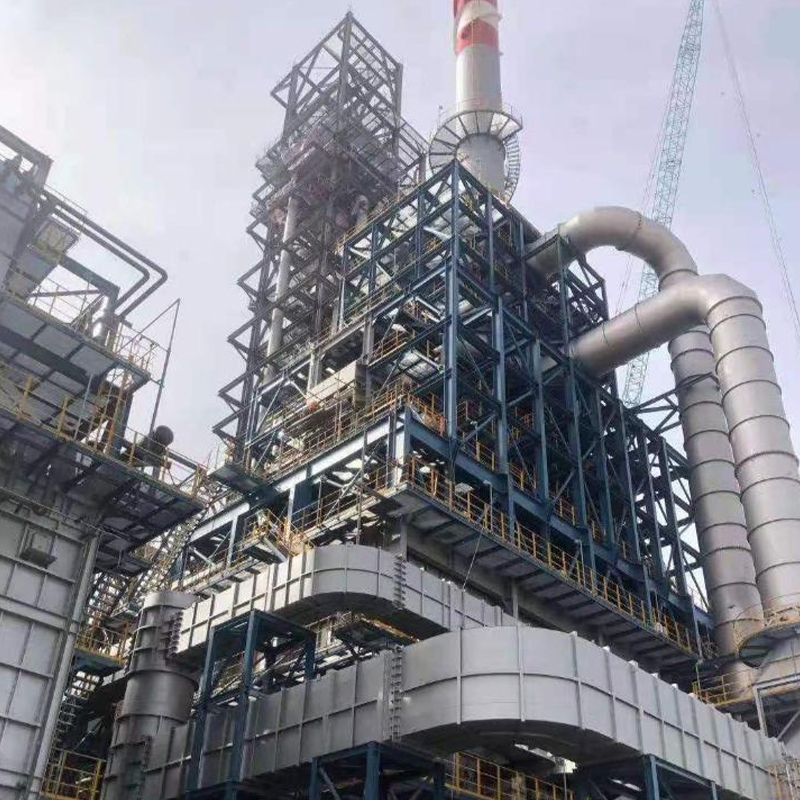

Tutustu uuniputkien tuotevalikoimaan

Valikoima vastaavia keskipakovalettuja uunikomponentteja, jotka on suunniteltu petrokemian-, jalostus- ja DRI-sovelluksiin.

Putkilevy Uunin osat Reformer-putki Reformer-putki DRI Reformer -putki DRI teollisuus Eteenin krakkausuuni Kemianteollisuus Hydrokrakkauslämmitteinen lämmitin Öljynjalostusteollisuus

Tyypilliset putkien halkeilusovellukset

Säteilykelat eivät rajoitu yhteen prosessiin; niitä käytetään aina, kun hiilivedyt on hajotettava valvotuissa korkean lämpötilan olosuhteissa.

• Eteenin ja propeenin tuotantouunit petrokemian tehtaissa.
• Hiilivetypyrolyysiyksiköt, jotka käsittelevät teollisuusbensiiniä, etaania tai nestekaasua.
• Kemialliset käsittelylaitokset, jotka vaativat kestäviä ja tehokkaita krakkauskomponentteja.
• Suuret petrokemian projektit, joissa tarkka lämpötilan säätö pidentää komponenttien käyttöikää ja suojaa loppupään laitteita.

Kuinka valita oikea krakkausputki uuniin

Sopivan säteilypatterin valinta alkaa raaka-aineesta ja uunin suunnitellusta kulkupituudesta koksinpoistojaksojen välillä. Kevyemmät raaka-aineet, kuten etaani, sallivat yleensä pidemmät ajopituudet ja kestävät kapeamman putken reiän, kun taas raskaammat raaka-aineet, kuten teollisuusbensiini, tuottavat enemmän koksia ja vaativat usein suurempia halkaisijoita ja seoksia, joissa on vahvempi koksinestopintakäsittely. Seinämän paksuudessa on otettava huomioon myös jännitysmurtuman kesto maksimisuunnittelulämpötilassa, sillä pienikin pintalämpötilan nousu voi lyhentää käyttöikää merkittävästi. Ostajien tulee varmistaa keskipakovalujen laatu, kemiallisen koostumuksen todistukset ja mittatarkastusraportit ennen asennusta.

Huolto ja käyttöikä

Halkeilevat putket hajoavat ensisijaisesti hiiltymisen, virumisen ja koksin aiheuttaman jännityksen vuoksi äkillisen vian sijaan, joten ajoitettu tarkastus on välttämätöntä. Säännöllinen koksinpoisto, joko höyry-ilmapoltolla tai mekaanisella poltolla, pitää sisäpinnan puhtaana ja estää ylimääräistä koksia eristämästä putken seinämää ja pakottamasta suurempia polttonopeuksia. Säännöllinen seinämän paksuuden mittaus ja metallurginen näytteenotto auttavat käyttäjiä suunnittelemaan putken vaihtoa ennen odottamatonta seisokkia, mikä suojaa sekä turvallisuutta että tuotannon jatkuvuutta.
