Mikä on DRI-teollisuus?

DRI-teollisuudella tarkoitetaan teräsmetallurgian segmenttiä, joka on omistettu suoraan pelkistetyn raudan tuottamiseen muuntamalla rautamalmia erittäin puhtaaksi metalliraudaksi kaasu- tai hiilipohjaisen pelkistyksen avulla raudan sulamispisteen alapuolella olevissa lämpötiloissa. Tämä prosessi välttää masuunireitin kokonaan ja luottaa sen sijaan reformerijärjestelmien sisällä syntyvän kaasun vähentämiseen hapen poistamiseksi rautamalmipelleteistä tai palamalmista. Laitteet, kuten DRI-reformerin putki, kuilu-uunin runko ja niihin liittyvä polttolämmitysverkko muodostavat jokaisen DRI-tuotantolinjan selkärangan, ja näiden komponenttien luotettavuus määrää sekä tuotannon laadun että käyttökustannukset.

Ydinteknologian reitit ja prosessien konfigurointi DRI-teollisuudessa

Kaasupohjaiset kuiluuuniprosessit muodostavat noin 75,8 prosenttia maailmanlaajuisesta DRI-tuotantokapasiteetista, ja MIDREX ja Energiron edustavat kahta hallitsevaa teknologian lisensoijaa. Täydellinen prosessiketju kulkee neljän yhdistetyn vaiheen läpi: pelkistys kuiluuunin sisällä, kaasureformointi katalyyttitäytteisissä reaktioputkissa, hukkalämmön talteenotto konvektioosan kautta ja lopullinen briketointi tai jäähdytys. Koska kaasun laadun heikentäminen ohjaa koko ketjua, reformerin putkiverkosto on prosessin suorituskyvyn keskiössä.

Kaasupohjaiset kuiluuuniprosessit hallitsevat DRI-teollisuutta, koska niissä yhdistyvät korkea lämpötehokkuus joustaviin lähtömuotoihin, mukaan lukien kylmä DRI, kuuma DRI ja kuuma briketoitu rauta. Kaasun pelkistys on tämän reitin toiminnallinen ydin: maakaasu sekoittuu kierrätetyn uunikaasun kanssa ja virtaa nikkelipohjaisella katalyytillä pakattujen reformointiputkien läpi muodostaen vetyä sisältävän reaktiovirran, joka suorittaa varsinaisen pelkistyksen kuilu-uunin sisällä.

Valmistusstandardit DRI-reformer-putken ja katalyyttiputken komponenteille

DRI-reformeriputki on reformointiuunin painetta kantava ydin, joka altistuu yli 900 °C:n sisäisille kaasulämpötiloille, ulkoisten polttimien suoralle säteilylämmölle, jatkuvalle sisäiselle paineelle ja katalyyttipedin mekaaniselle kulumiselle. Keskipakovaluuunin putkiprosessi on vakiokäytäntö tälle komponentille, koska se tuottaa tiiviin seinämäisen mikrorakenteen ja hienostuneen raerakenteen, mikä tarkoittaa suoraan vahvempaa virumisvastusta ja hapettumiskestävyyttä verrattuna staattiseen valuun.

Materiaalivalinnat keskittyvät tyypillisesti korkean nikkeli-kromipitoisiin lämmönkestäviin metalliseoksiin, kuten HP- ja HK-laatuihin, jotka sisältävät 25–35 prosenttia kromia ja 35–45 prosenttia nikkeliä, joihin on lisätty niobiumia, volframia ja titaania raerajojen vahvistamiseksi. Sama katalyyttiputkiteknologia tukee myös vedyn tuotantoyksiköissä käytettävää vetyä tuottavaa reformerputkea, koska molemmilla sovelluksilla on lähes identtiset lämpö- ja painevaatimukset.

• Käyttölämpötila: sisäinen 900 - 1050 °C, seinämän lämpötila jopa 1100 °C
• Painevaatimukset: on kestettävä sisäinen pelkistyskaasun paine yhdistettynä katalyyttikerroksen painoon
• Materiaalistandardi: korkea nikkeli-kromi lämmönkestävä metalliseos tiheällä keskipakovalurakenteella
• Käyttöikä: tyypillinen käyttöjakso noin 8-12 vuotta
• Valmistusprosessi: keskipakovalu, tarkkuustyöstö ja rikkomaton testaus

Vikatilat reaktioputkien huollossa sisältävät pääasiassa virumismuodonmuutoksen, lämpöväsymishalkeilun, hiiletyksen haurastumisen ja oksidihilseilyn. Näihin riskeihin puututaan kontrolloiduilla valun jäähdytysnopeuksilla, optimoiduilla seossuhteilla ja jokaisen putkilevyn, jakotukin ja kollektoriliitoksen perusteellisella tarkastuksella ennen kuin kokoonpano lähtee tehtaalta.

Suositeltu tuotesarja DRI- ja polttolämmitysjärjestelmille

Seuraavat laitelinjat kattavat reformerin putkiverkoston, kuilu-uunin rungon ja niihin liittyvät krakkaus- ja polttolämmitysjärjestelmät, joita käytetään DRI-laitoksissa, eteeniyksiköissä ja jalostustoiminnoissa.

DRI Reformer -putki

DRI teollisuus

DRI-uuni

DRI teollisuus

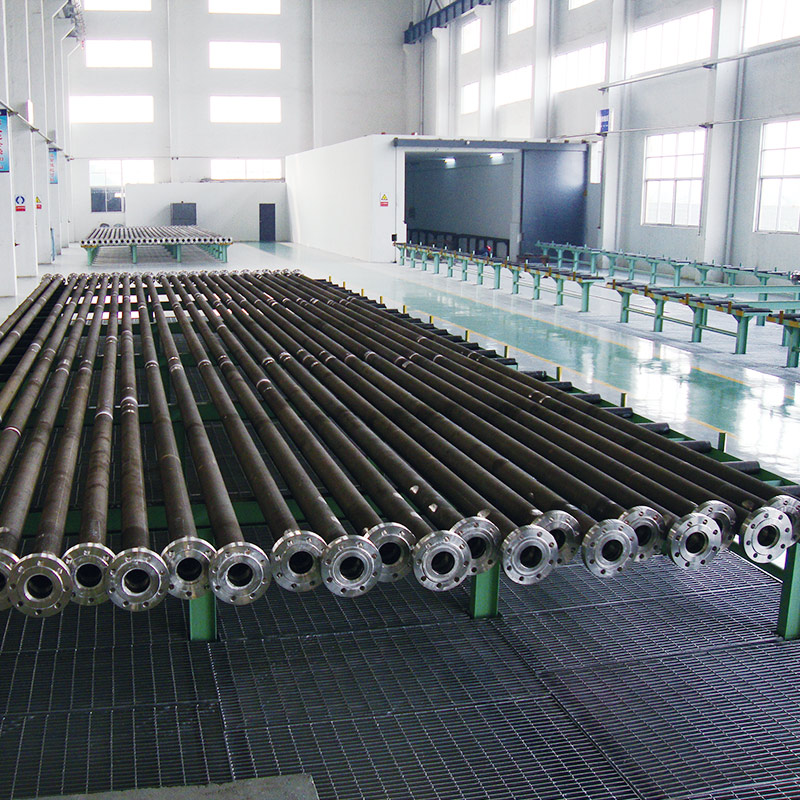

Reformer-putki

Uunin putki

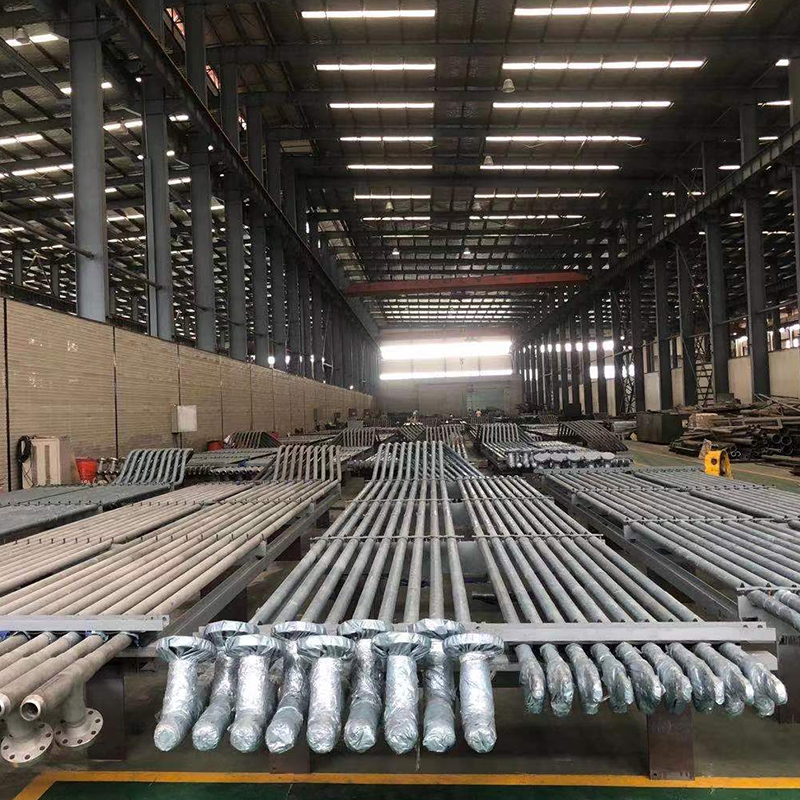

Halkeiluputki (säteilykela)

Eteeniteollisuus

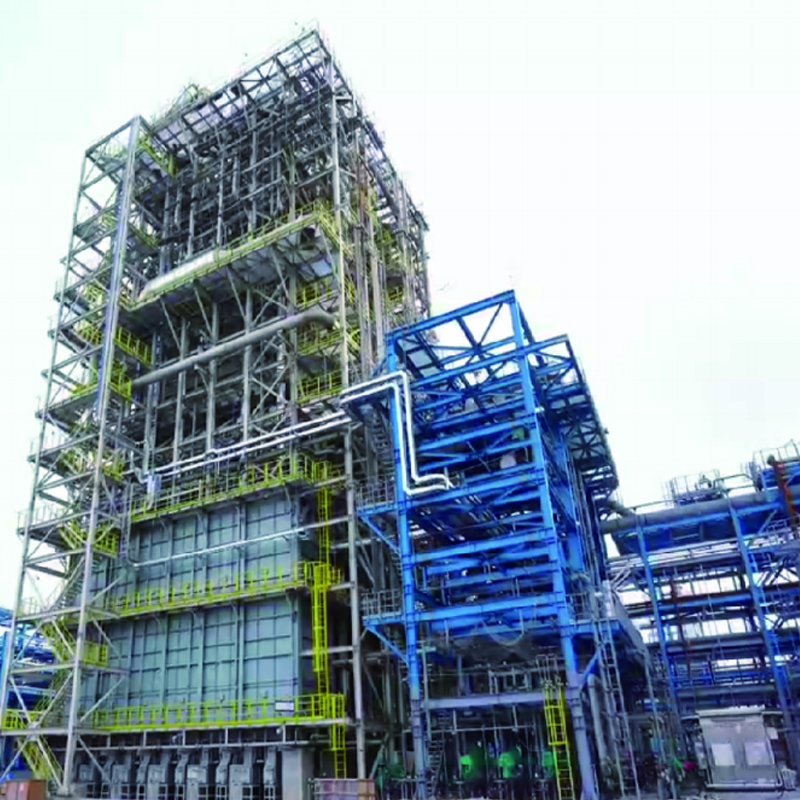

Eteenin krakkausuuni

Kemianteollisuus

DRI-uunien ja niihin liittyvien polttolämmitysjärjestelmien rakennesuunnittelu

Kaasupohjainen DRI-akseliuuni on rakennettu tulenkestävällä vuoratulla lieriömäisellä astialla. Rautamalmipelletit tai palamalmi latautuvat ylhäältä ja laskeutuvat painovoiman vaikutuksesta alaspäin ja kohtaavat ylöspäin virtaavan pelkistävän kaasun vastavirtakuviossa, joka saattaa loppuun pelkistysreaktion. Tätä uunia tukevien polttolämmitinjärjestelmien suunnittelussa on otettava huomioon akselin korkeuden ja halkaisijan välinen suhde, tasainen kaasun jakautuminen poikkileikkauksen poikki, kontrolloitu taakan laskeutumisnopeus ja luotettava dynaaminen tiivistysjärjestelmä lataus- ja purkupisteissä.

Monet näistä järjestelmistä jakavat teknologisen logiikan öljynjalostamoiden lämmittimen ja petrokemian teollisuuden palveluiden polttolämmittimen kanssa, koska kaikki kolme perustuvat säteilevään osaan, konvektio-osaan ja tarkkaan EPC:hen eteenin krakkausuunin tason koordinoinnissa uunin rungon suunnittelun, putkimetallurgian ja polttimen sijoittelun välillä. Täydellinen projektitoimitus prosessisuunnittelusta asennukseen ja käyttöönottoon pitää nämä toisiinsa yhdistetyt uunin osat toiminnassa yhtenä luotettavana järjestelmänä.

Vihreä muutos ja suunnittelutrendit DRI-teollisuudessa

Maailmanlaajuinen DRI-teollisuus on siirtymässä kohti vähäpäästöistä toimintaa. Perinteinen maakaasupohjainen DRI tuottaa jo huomattavasti pienemmät CO2-päästöt kuin masuunireitti, ja pelkistimenä noin 100-prosenttisesti vihreästä vedystä rakennettua DRI-tekniikkaa pidetään johtavana keinona teräsalan hiilidioksidipäästöjen vähentämisessä. Johtavat prosessilisenssinantajat ovat kehittäneet laitoskokoonpanoja, jotka pystyvät vaihtamaan joustavasti maakaasun, vedyn ja synteettisen kaasun välillä pelkistimenä, mikä pitää oven auki täydelliseen siirtymiseen vetypohjaiseen pelkistykseen ilman, että itse kuiluuunia rakennetaan uudelleen.

Tehdasmittakaavan joustavuus on DRI-reitin toinen etu. Masuunin ja perushappiuunin yhdistelmä tarvitsee tyypillisesti lähes 2 miljoonan tonnin vuosituotannon pysyäkseen taloudellisena, kun taas valokaariuuniin yhdistetty DRI-laitos voi aloittaa toimintansa jo 0,5 miljoonasta tonnista vuodessa. Tämä tekee DRI-teollisuudesta erityisen käytännöllisen alueilla, joilla on hajallaan rautamalmivarat tai rajoitettu maakaasun ja vedyn tarjonta, mikä tukee minitehdasterästehtaita paljon pienemmässä pääoman mittakaavassa.

Usein kysytyt kysymykset

Mitä materiaaleja tyypillisesti käytetään DRI Reformer -putkien valmistukseen

DRI-reformeriputket valmistetaan tyypillisesti korkean nikkeli-kromi-lämmönkestävistä metalliseoksista, kuten HP- ja HK-laatuista, käyttäen keskipakovalutekniikkaa, mikä mahdollistaa ne kestävän yli 900 °C:n käyttölämpötilan ja jatkuvan sisäisen kaasupaineen.

Mikä erottaa DRI-uunin perinteisestä polttolämmittimestä

DRI-uuni on kuilureaktori, joka on rakennettu erityisesti rautamalmin suoraa pelkistystä varten, ja sen määrittelevät vastavirtainen kaasu-kiintoainekontakti, dynaaminen tiivistysjärjestelmä ja tulenkestävä vuoraus. Tämä eroaa olennaisesti perinteisestä polttolämmittimestä sekä prosessiperiaatteeltaan että rakenteeltaan.

Mikä on pelkistävän kaasun tyypillinen koostumus kaasupohjaisissa DRI-prosesseissa?

Pelkistävä kaasu kaasupohjaisissa DRI-prosesseissa koostuu tyypillisesti noin 55 prosentista vedystä ja 36 prosentista hiilimonoksidista, jonka H2:n ja CO:n suhde on lähellä 1,5, joka syntyy reformointiputkien sisällä olevan maakaasun katalyyttisellä reformoinnilla.

Mitkä ovat DRI:n päätuotemuodot?

DRI:tä valmistetaan kolmessa päämuodossa: kylmä DRI, kuuma DRI ja kuuma briketoitu rauta. Kuumabriketoitu rauta valmistetaan puristamalla kuumaa DRI:tä tiiviiksi briketteiksi turvallisempaa varastointia ja kuljetusta varten.

Mikä on Reformer-putken tyypillinen käyttöikä

Normaaleissa käyttöolosuhteissa reformerin putki kestää tyypillisesti noin 8-12 vuotta riippuen käyttölämpötilasta, paineenvaihteluista, katalyytin vaihtotiheydestä ja käytetystä erityisestä metalliseoslaadusta.

Mitä ympäristöetuja DRI-prosessi tarjoaa verrattuna masuuniteräksen valmistukseen

DRI-prosessi kuluttaa noin puolet masuunireitin energiasta ja tuottaa huomattavasti pienemmät CO2-päästöt. Kun pelkistimenä käytetään 100-prosenttista vetyä, hiilidioksidipäästöt ovat lähes nollaa, mikä tekee siitä terästeollisuuden hiilidioksidin vähentämisen ydinreittiä.
